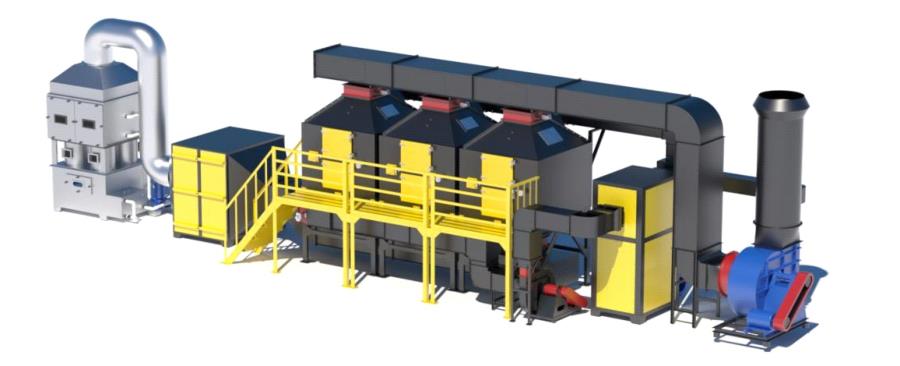

吸附濃縮+催化燃燒（CO）組合機
吸附濃縮+催化燃燒（CO）組合設備
工作原理
吸脫附+催化燃燒設備是在隻具備單一吸附性能的吸附裝置基礎上發展起來的，增加了脫附再生裝置，使得吸附劑得以重複利用，旨在降低活吸附劑更換次數及後期危廢處理費用。可采用活性炭或者沸石作為吸附劑，主要是根據吸附劑的吸附性能和在高溫狀态下所表現出來的脫附析出的性質從而将有機物進行吸附和脫附，脫附出來的廢氣進去到催化燃燒爐内，在300-400°的高溫下進行将有機廢氣氧化成為CO₂+H₂O 。
Cn Hm+ ( n+m/4 )+O₂ 300-400°nCO₂ + m/₂ H₂O+ 熱量
催化劑

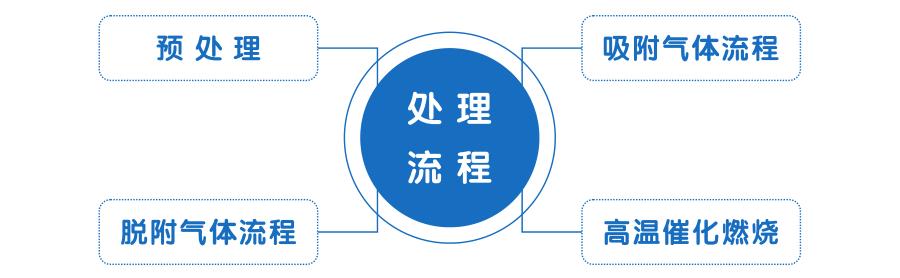

預處理：由于吸附劑内部飽含多孔結構，如廢氣中大顆粒物質過多，将堵塞空隙，造成吸附劑無法吸附廢氣，喪失最基本功能；故前端預處理是吸附濃縮+催化燃燒設備不可忽視的一部分。幹式過濾器作為預處理的其中一種方式；一般采用兩級過濾，初效過濾器+中效袋式過濾器；建議顆粒物含量≤1mg/m³。待處理的有機廢氣由風管引出後進入幹式過濾器，可過濾廢氣中的顆粒物及粘性成分，淨化效果可達到95%以上；以此提高活性炭的吸附效果，延長活性炭的吸附周期及使用壽命；根據工況，也可選擇匹配水噴淋使用，提高預處理的淨化效果，減少幹式過濾器的耗材。
吸附氣體流程：利用吸附劑的物理特性對VOC有機廢氣進行吸附，且蜂窩狀吸附劑比表面積大、吸附能力強特性，将有機廢氣吸附到活性炭的微孔中，從而使氣體得以淨化，淨化後的氣體再通過風機排空，達到有機廢氣治理的效果；
脫附氣體流程：當吸附微孔吸附飽和至一定時間時，将不能再進行吸附，然後利用催化床産生的高溫熱風對吸附劑進行脫附，吸附劑微孔中的有機物遇高溫後自動脫離活性炭，使吸附劑再生。脫附下來的有機物已被濃縮(濃度較原來提高幾十倍)并被送入催化燃燒室進行催化燃燒，在催化劑上于300~400℃進行催化氧化，使其轉化為無害的CO₂ 和H₂O排出，當有機廢氣濃度達到2000mg/m³以上時，有機廢氣在催化床可維持自燃，不用另外再行加熱，燃燒後的尾氣一部份直接排到大氣，這樣既能滿足燃燒和脫附所需熱能，又能達到節能的目的，再生後的活性炭可用于下次吸附。
高溫催化燃燒流程：催化燃燒爐利用催化劑來改變反應條件以達到在較低溫度的情況下燃燒有機物，使其變成CO₂+H₂O。催化燃燒爐内所發生的的氣-固相催化反應的實質是活性氧參與深度氧化作用。在催化淨化過程中，催化劑用來降低化學反映的活化能，使反應條件更有利于所能控制的條件，借助催化劑的作用使廢氣在較低的起燃溫度條件下，發生無焰燃燒，并将其氧化分解為無害的CO₂ + H₂O ,同時放出大量的熱量，從而達到去除有害廢氣的目的。内部裝置主要由外殼、換熱器、發熱絲、貴金屬等組成。
吸脫附+催化燃燒（CO）組合設備采用雙氣路連續工作，工作量較大時隻設計多個吸附床使用，一個催化燃燒室，引風機
的作用下，吸附床對氣流中的廢氣進行吸附，當吸附劑快達到飽和時吸附床兩端的密閉閥門同時關閉，即停止吸附工作，
進行脫附流程。該處理設備适用連續性生産的企業。
産品特點
1.淨化效率高；
2.催化劑使用壽命長；
3.吸附劑裝填方便；
4.氣流通暢，風阻小；
5.自動化控制程度高，多重安全保護措施，異常報警系統；
6.間歇性補償加熱，節能減耗；
7.當有機廢氣達到2000mg/m³以上可維持自然。

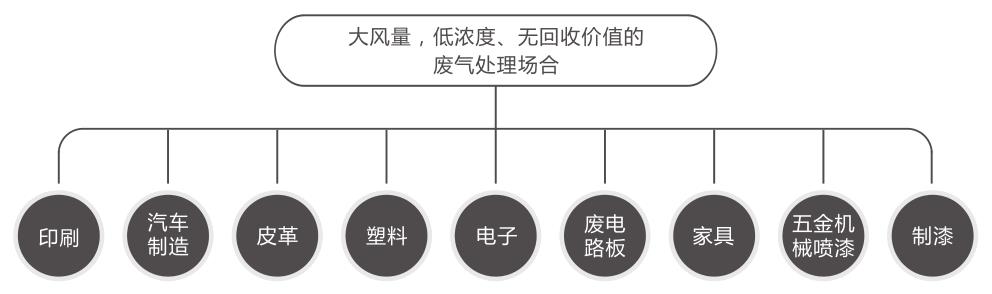

适用行業
吸附濃縮+催化燃燒（CO）組合機參數
| 類型 | 型号 |
适用範圍
(m³/h)
|
吸附箱尺寸
（mm）
|
初中效過濾箱
（mm）
|
主風機 | 脫附風機 | CO爐 |
用填量
(mm³ )
|
|
小模塊 |
Z8 | 8000~12000 | 1710*1810*1330 | 1870*1200*1430 | 4-72-6C-11KW | Y6-30-5.4C-3KW |
1350*1100*2720 1500m /h |
3.26 |
| Z16 | 16000~24000 | 1710*1810*1330 | 1870*1800*1430 | 4-72-7C-15KW | Y6-30-5.4C-3KW |
1350*1100*2720 1500m /h |
4.89 | |
| 中模塊 | Z12 | 12000~18000 | 2110*2110*1330 | 1870*1800*1430 | 4-72-6C-15KW | Y6-30-5.4C-3KW |
1350*1300*2780 2000m /h |
4.8 |
| Z24 | 24000~36000 | 2110*2110*1330 | 1870*1800*2033 | 4-72-10C-30KW | Y6-30-5.4C-3KW |
1350*1300*2780 2000m /h |
7.2 | |
| Z36 | 36000~54000 | 2110*2110*13300 | 1870*2400*2033 | 4-72-12C-45KW | Y6-30-5.4C-3KW |
1350*1300*2780 2000m /h |
9.6 | |
| Z48 | 48000~72000 | 2110*2110*1330 | 1970*2400*2730 | 4-72-12C-55KW | Y6-30-5.4C-3KW |
1350*1300*2780 2000m /h |
12 | |
| Z60 | 60000~90000 | 2110*2110*1330 | 2170*2400*2730 | 4-72-12C-75KW | Y6-30-5.4C-3KW |
1350*1300*2780 2000m /h |
14.4 | |
| 大模塊 | Z70 | 70000~110000 | 2810*2310*1330 | 2170*3000*3464 | 4-72-14C-75KW | Y6-30-5.4C-3KW |
1550*1350*2780 3000m /h |
17.8 |
| Z90 | 90000~135000 | 2810*2310*1330 | 2270*3000*4066 | 4-72-16C-110KW | Y6-30-5.4C-3KW |
1550*1350*2780 3000m /h |
21.3 | |
| Z110 | 110000~160000 | 2810*2310*1330 | 2370*3000*4066 | 4-72-16C-160KW | Y6-30-5.4C-3KW |
1550*1350*2780 3000m /h |
24.9 |
|
蜂窩活性炭與沸石分子篩的對比 |
||
| 類别 | 蜂窩活性炭 | 沸石分子篩 |
| 适用濃度 | ≤400mg/m³ | ≤1000mg/m³ |
| 入口溫度 | 30° | 30° |
| 脫附溫度 | ≤130° | 100°-340° |
| 廢氣淨化效果 | ≥90%，随着時間衰減 | ≥70% |
| 适宜廢氣沸點範圍 | 低沸點（≤150°）；不易聚合 | 高沸點（≥150°）；不易聚合 |
| 比表面積 | 500-700/g | 400-600㎡/g |
| 比重 | 0.5g/l左右 | 0.9g/l |
| 使用壽命 | ≤1.5年 | ≤3年 |
| 處理方式 | 危廢 | 危廢 |
| 單價 | 約6000元/m³ | 約400000元/m³ |
| 風阻 | 700pa/M | 1000pa/M |
| 吸附量 | 70-80kg/m³ | 40-50kg/m³ |
| 縱向耐奪強度 | 0.8 | 0.7 |
| 橫向耐奪強度 | 0.32 | 0.3 |
